内核汇编相关篇为:
- v74.01 鸿蒙内核源码分析(编码方式) | 机器指令是如何编码的
- v75.03 鸿蒙内核源码分析(汇编基础) | CPU上班也要打卡
- v76.04 鸿蒙内核源码分析(汇编传参) | 如何传递复杂的参数
- v77.01 鸿蒙内核源码分析(链接脚本) | 正在制作中 ...
- v78.01 鸿蒙内核源码分析(内核启动) | 从汇编到main()
- v79.01 鸿蒙内核源码分析(进程切换) | 正在制作中 ...
- v80.03 鸿蒙内核源码分析(任务切换) | 看汇编如何切换任务
- v81.05 鸿蒙内核源码分析(中断切换) | 系统因中断活力四射
- v82.06 鸿蒙内核源码分析(异常接管) | 社会很单纯 复杂的是人
- v83.01 鸿蒙内核源码分析(缺页中断) | 正在制作中 ...
关于中断部分系列篇将用三篇详细说明整个过程。
中断概念篇 中断概念很多,比如中断控制器,中断源,中断向量,中断共享,中断处理程序等等。本篇做一次整理。先了解透概念才好理解中断过程。用海公公打比方说明白中断各个概念。可前往 v08.xx 鸿蒙内核源码分析(总目录) 查看。
中断管理篇 从中断初始化
HalIrqInit
开始,到注册中断的LOS_HwiCreate
函数,到消费中断函数的HalIrqHandler
,剖析鸿蒙内核实现中断的过程,很像设计模式中的观察者模式。中断切换篇(本篇) 用自下而上的方式,从中断源头纯汇编代码往上跟踪代码细节。说清楚保存和恢复中断现场
TaskIrqContext
过程。
中断环境下的任务切换
在鸿蒙的内核线程就是任务,系列篇中说的任务和线程当一个东西去理解。
一般二种场景下需要切换任务上下文:
在中断环境下,从当前线程切换到目标线程,这种方式也称为硬切换。它们通常由硬件产生或是软件发生异常时的被动式切换。哪些情况下会出现硬切换呢?
- 中断源可分外部和内部中断源两大类,比如 鼠标,键盘外部设备每次点击和敲打,屏幕的触摸,USB的插拔等等这些都是外部中断源。存储器越限、缺页,核间中断,断点中断等等属于内部中断源。由此产生的硬切换都需要换栈运行,硬切换硬在需切换工作模式(中断模式)。所以会比线程环境下的切换更复杂点,但道理还是一样要保存和恢复切换现场寄存器的值, 而保存寄存器顺序格式结构体叫:任务中断上下文(
TaskIrqContext
)。
- 中断源可分外部和内部中断源两大类,比如 鼠标,键盘外部设备每次点击和敲打,屏幕的触摸,USB的插拔等等这些都是外部中断源。存储器越限、缺页,核间中断,断点中断等等属于内部中断源。由此产生的硬切换都需要换栈运行,硬切换硬在需切换工作模式(中断模式)。所以会比线程环境下的切换更复杂点,但道理还是一样要保存和恢复切换现场寄存器的值, 而保存寄存器顺序格式结构体叫:任务中断上下文(
在线程环境下,从当前线程切换到目标线程,这种方式也称为软切换,能由软件控制的自主式切换。哪些情况下会出现软切换呢?
- 运行的线程申请某种资源(比如各种锁,读/写消息队列)失败时,需要主动释放CPU的控制权,将自己挂入等待队列,调度算法重新调度新任务运行。
- 每隔10ms就执行一次的
OsTickHandler
节拍处理函数,检测到任务的时间片用完了,就发起任务的重新调度,切换到新任务运行。 - 不管是内核态的任务还是用户态的任务,于切换而言是统一处理,一视同仁的,因为切换是需要换栈运行,寄存器有限,需要频繁的复用,这就需要将当前寄存器值先保存到任务自己的栈中,以便别人用完了轮到自己再用时恢复寄存器当时的值,确保老任务还能继续跑下去。 而保存寄存器顺序格式结构体叫:任务上下文(
TaskContext
)。
本篇说清楚在中断环境下切换(硬切换)的实现过程。线程切换(软切换)实现过程已在v08.xx 鸿蒙内核源码分析(总目录) 任务切换篇中详细说明。
ARM的七种工作模式中,有两个是和中断相关。
- 普通中断模式(irq):一般中断模式也叫普通中断模式,用于处理一般的中断请求,通常在硬件产生中断信号之后自动进入该模式,该模式可以自由访问系统硬件资源。
- 快速中断模式(fiq):快速中断模式是相对一般中断模式而言的,用来处理高优先级中断的模式,处理对时间要求比较紧急的中断请求,主要用于高速数据传输及通道处理中。
此处分析普通中断模式下的任务切换过程。

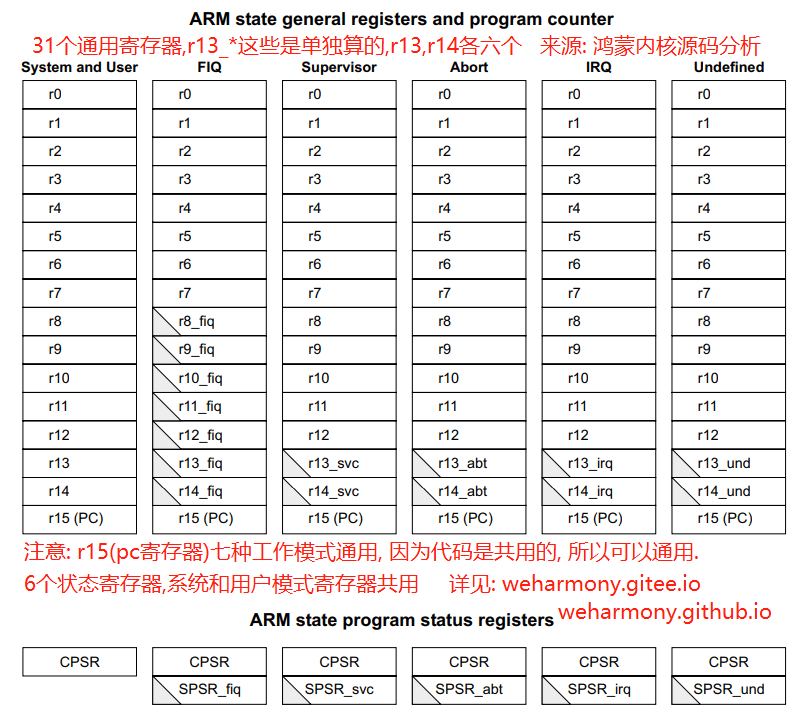

普通中断模式相关寄存器
这张图一定要刻在脑海里,系列篇会多次拿出来,目的是为了能牢记它。
- 普通中断模式(图中IRQ列)是一种异常模式,有自己独立运行的栈空间。一个(IRQ)中断发生后,硬件会将CPSR寄存器工作模式置为IRQ模式。并跳转到入口地址
OsIrqHandler
执行。
#define OS_EXC_IRQ_STACK_SIZE 64 //中断模式栈大小 64个字节
__irq_stack:
.space OS_EXC_IRQ_STACK_SIZE * CORE_NUM
__irq_stack_top:
2
3
4
OsIrqHandler
汇编代码实现过程,就干了三件事:- 1.保存任务中断上下文
TaskIrqContext
- 2.执行中断处理程序
HalIrqHandler
,这是个C函数,由汇编调用 - 3.恢复任务中断上下文
TaskIrqContext
,返回被中断的任务继续执行
- 1.保存任务中断上下文
TaskIrqContext 和 TaskContext
先看本篇结构体 TaskIrqContext
#define TASK_IRQ_CONTEXT \
unsigned int R0; \
unsigned int R1; \
unsigned int R2; \
unsigned int R3; \
unsigned int R12; \
unsigned int USP; \
unsigned int ULR; \
unsigned int CPSR; \
unsigned int PC;
typedef struct {//任务中断上下文
#if !defined(LOSCFG_ARCH_FPU_DISABLE)
UINT64 D[FP_REGS_NUM]; /* D0-D31 */
UINT32 regFPSCR; /* FPSCR */
UINT32 regFPEXC; /* FPEXC */
#endif
UINT32 resved;
TASK_IRQ_CONTEXT
} TaskIrqContext;
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
typedef struct {//任务上下文,已在任务切换篇中详细说明,放在此处是为了对比
#if !defined(LOSCFG_ARCH_FPU_DISABLE)
UINT64 D[FP_REGS_NUM]; /* D0-D31 */
UINT32 regFPSCR; /* FPSCR */
UINT32 regFPEXC; /* FPEXC */
#endif
UINT32 resved; /* It's stack 8 aligned */
UINT32 regPSR; //保存CPSR寄存器
UINT32 R[GEN_REGS_NUM]; /* R0-R12 */
UINT32 SP; /* R13 */
UINT32 LR; /* R14 */
UINT32 PC; /* R15 */
} TaskContext;
2
3
4
5
6
7
8
9
10
11
12
13
- 两个结构体很简单,目的更简单,就是用来保存寄存器现场的值的。
TaskContext
把17个寄存器全部保存了,TaskIrqContext
保存的少些,在栈中并没有保存R4-R11寄存器的值,这说明在整个中断处理过程中,都不会用到R4-R11寄存器。不会用到就不会改变,当然就没必要保存了。这也说明内核开发者的严谨程度,不造成时间和空间上的一丁点浪费。效率的提升是从细节处入手的,每个小地方优化那么一丢丢,整体性能就上来了。 TaskIrqContext
中有两个变量有点奇怪unsigned int USP;
unsigned int ULR;
指的是用户模式下的SP和LR值, 这个要怎么理解? 因为对一个正运行的任务而言,中断的到来是颗不定时炸弹,无法预知,也无法提前准备,中断一来它立即被打断,压根没有时间去保存现场到自己的栈中,那保存工作只能是放在IRQ栈或者SVC栈中。而IRQ栈非常的小,只有64个字节,16个栈空间,指望不上了,就保存在SVC栈中,SVC模式栈可是有 8K空间的。- 从接下来的
OsIrqHandler
代码中可以看出,鸿蒙内核整个中断的工作其实都是在SVC模式下完成的,而irq的栈只是个过渡栈。具体看汇编代码逐行注解分析。
普通中断处理程序
OsIrqHandler: @硬中断处理,此时已切换到硬中断栈
SUB LR, LR, #4 @记录译码指令地址,以防切换过程丢失指令
/* push r0-r3 to irq stack */ @irq栈只是个过渡栈
STMFD SP, {R0-R3} @r0-r3寄存器入 irq 栈
SUB R0, SP, #(4 * 4)@r0 = sp - 16,目的是记录{R0-R3}4个寄存器保存的开始位置,届时从R3开始出栈
MRS R1, SPSR @获取程序状态控制寄存器
MOV R2, LR @r2=lr
/* disable irq, switch to svc mode */@超级用户模式(SVC 模式),主要用于 SWI(软件中断)和 OS(操作系统)。
CPSID i, #0x13 @切换到SVC模式,此处一切换,后续指令将在SVC栈运行
@CPSID i为关中断指令,对应的是CPSIE
@TaskIrqContext 开始保存中断现场 ......
/* push spsr and pc in svc stack */
STMFD SP!, {R1, R2} @实际是将 SPSR,和PC入栈对应TaskIrqContext.PC,TaskIrqContext.CPSR,
STMFD SP, {LR} @LR再入栈,SP不自增,如果是用户模式,LR值将被 282行:STMFD SP, {R13, R14}^覆盖
@如果非用户模式,将被 286行:SUB SP, SP, #(2 * 4) 跳过。
AND R3, R1, #CPSR_MASK_MODE @获取CPU的运行模式
CMP R3, #CPSR_USER_MODE @中断是否发生在用户模式
BNE OsIrqFromKernel @非用户模式不用将USP,ULR保存在TaskIrqContext
/* push user sp, lr in svc stack */
STMFD SP, {R13, R14}^ @将用户模式的sp和LR入svc栈
OsIrqFromKernel: @从内核发起中断
/* from svc not need save sp and lr */@svc模式下发生的中断不需要保存sp和lr寄存器值
SUB SP, SP, #(2 * 4) @目的是为了留白给 TaskIrqContext.USP,TaskIrqContext.ULR
@TaskIrqContext.ULR已经在 276行保存了,276行用的是SP而不是SP!,所以此处要跳2个空间
/* pop r0-r3 from irq stack*/
LDMFD R0, {R0-R3} @从R0位置依次出栈
/* push caller saved regs as trashed regs in svc stack */
STMFD SP!, {R0-R3, R12} @寄存器入栈,对应 TaskIrqContext.R0~R3,R12
/* 8 bytes stack align */
SUB SP, SP, #4 @栈对齐 对应TaskIrqContext.resved
/*
* save fpu regs in case in case those been
* altered in interrupt handlers.
*/
PUSH_FPU_REGS R0 @保存fpu regs,以防中断处理程序中的fpu regs被修改。
@TaskIrqContext 结束保存中断现场......
@开始执行真正的中断处理函数了。
#ifdef LOSCFG_IRQ_USE_STANDALONE_STACK @是否使用了独立的IRQ栈
PUSH {R4} @R4先入栈保存,接下来要切换栈,需保存现场
MOV R4, SP @R4=SP
EXC_SP_SET __svc_stack_top, OS_EXC_SVC_STACK_SIZE, R1, R2 @切换到svc栈
#endif
/*BLX 带链接和状态切换的跳转*/
BLX HalIrqHandler /* 调用硬中断处理程序,无参 ,说明HalIrqHandler在svc栈中执行 */
#ifdef LOSCFG_IRQ_USE_STANDALONE_STACK @是否使用了独立的IRQ栈
MOV SP, R4 @恢复现场,sp = R4
POP {R4} @弹出R4
#endif
/* process pending signals */ @处理挂起信号
BL OsTaskProcSignal @跳转至C代码
/* check if needs to schedule */@检查是否需要调度
CMP R0, #0 @是否需要调度,R0为参数保存值
BLNE OsSchedPreempt @不相等,即R0非0,一般是 1
MOV R0,SP @参数
MOV R1,R7 @参数
BL OsSaveSignalContextIrq @跳转至C代码
/* restore fpu regs */
POP_FPU_REGS R0 @恢复fpu寄存器值
ADD SP, SP, #4 @sp = sp + 4
OsIrqContextRestore: @恢复硬中断环境
LDR R0, [SP, #(4 * 7)] @R0 = sp + 7,目的是跳到恢复中断现场TaskIrqContext.CPSR位置,刚好是TaskIrqContext倒数第7的位置。
MSR SPSR_cxsf, R0 @恢复spsr 即:spsr = TaskIrqContext.CPSR
AND R0, R0, #CPSR_MASK_MODE @掩码找出当前工作模式
CMP R0, #CPSR_USER_MODE @是否为用户模式?
@TaskIrqContext 开始恢复中断现场 ......
LDMFD SP!, {R0-R3, R12} @从SP位置依次出栈 对应 TaskIrqContext.R0~R3,R12
@此时已经恢复了5个寄存器,接来下是TaskIrqContext.USP,TaskIrqContext.ULR
BNE OsIrqContextRestoreToKernel @看非用户模式,怎么恢复中断现场。
/* load user sp and lr, and jump cpsr */
LDMFD SP, {R13, R14}^ @出栈,恢复用户模式sp和lr值 即:TaskIrqContext.USP,TaskIrqContext.ULR
ADD SP, SP, #(3 * 4) @跳3个位置,跳过 CPSR ,因为上一句不是 SP!,所以跳3个位置,刚好到了保存TaskIrqContext.PC的位置
/* return to user mode */
LDMFD SP!, {PC}^ @回到用户模式,整个中断过程完成
@TaskIrqContext 结束恢复中断现场(用户模式下) ......
OsIrqContextRestoreToKernel:@从内核恢复中断
/* svc mode not load sp */
ADD SP, SP, #4 @其实是跳过TaskIrqContext.USP,因为在内核模式下并没有保存这个值,翻看 287行
LDMFD SP!, {LR} @弹出LR
/* jump cpsr and return to svc mode */
ADD SP, SP, #4 @跳过cpsr
LDMFD SP!, {PC}^ @回到svc模式,整个中断过程完成
@TaskIrqContext 结束恢复中断现场(内核模式下) ......
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
逐句解读
- 跳转到
OsIrqFromKernel
硬件会自动切换到__irq_stack
执行 - 1句:
SUB LR, LR, #4
在arm执行过程中一般分为取指,译码,执行阶段,而PC是指向取指,正在执行的指令为 PC-8 ,译码指令为PC-4。当中断发生时硬件自动执行 mov lr pc, 中间的PC-4译码指令因为没有寄存器去记录它,就会被丢失掉。所以SUB LR, LR, #4
的结果是lr = PC -4 ,定位到了被中断时译码指令,将在栈中保存这个位置,确保回来后能继续执行。 - 2句:
STMFD SP, {R0-R3}
当前4个寄存器入__irq_stack
保存 - 3句:
SUB R0, SP, #(4 * 4)
因为SP没有自增,R0跳到保存R0内容地址 - 4,5句:读取SPSR,LR寄存器内容,目的是为了后面在SVC栈中保存
TaskIrqContext
- 6句:
CPSID i, #0x13
禁止中断和切换SVC模式,执行完这条指令后工作模式将切到 SVC模式 - @TaskIrqContext 开始保存中断现场 ......
- 中间代码需配合
TaskIrqContext
来看,不然100%懵逼。结合看就秒懂,代码都已经注释,不再做解释,注解中提到的 翻看276行 是指源码的第276行,请对照注解源码看理解会更透彻。 进入源码注解地址查看 - @TaskIrqContext 结束保存中断现场 ......
TaskIrqContext
保存完现场后就真正的开始处理中断了。
/*BLX 带链接和状态切换的跳转*/
BLX HalIrqHandler /* 调用硬中断处理程序,无参 ,说明HalIrqHandler在svc栈中执行 */
#ifdef LOSCFG_IRQ_USE_STANDALONE_STACK @是否使用了独立的IRQ栈
MOV SP, R4 @恢复现场,sp = R4
POP {R4} @弹出R4
#endif
/* process pending signals */ @处理挂起信号
BL OsTaskProcSignal @跳转至C代码
/* check if needs to schedule */@检查是否需要调度
CMP R0, #0 @是否需要调度,R0为参数保存值
BLNE OsSchedPreempt @不相等,即R0非0,一般是 1
MOV R0,SP @参数
MOV R1,R7 @参数
BL OsSaveSignalContextIrq @跳转至C代码
/* restore fpu regs */
POP_FPU_REGS R0 @恢复fpu寄存器值
ADD SP, SP, #4 @sp = sp + 4
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
这段代码都是跳转到C语言去执行,分别是
HalIrqHandler
OsTaskProcSignal
OsSchedPreempt
OsSaveSignalContextIrq
C语言部分内容很多,将在中断管理篇中说明。@TaskIrqContext 开始恢复中断现场 ......
同样的中间代码需配合
TaskIrqContext
来看,不然100%懵逼。结合看就秒懂,代码都已经注释,不再做解释,注解中提到的 翻看287行 是指源码的第287行,请对照注解源码看理解会更透彻。进入源码注解地址查看@TaskIrqContext 结束恢复中断现场 ......
