本篇说清楚CPU的工作模式

工作模式(Working mode) 也叫操作模式(Operating mode)又叫处理器模式(Processor mode),是 CPU 运行的重要参数,决定着处理器的工作方式,比如如何裁决特权级别和报告异常等。 系列篇为方便理解,统一叫工作模式,CPU的工作模式。

读本篇之前建议先读 v08.xx 鸿蒙内核源码分析(总目录) 其他篇。

正如一个互联网项目的后台管理系统有权限管理一样,CPU工作是否也有权限(模式)? 一个成熟的软硬件架构,肯定会有这些设计,只是大部分人不知道,也不需要知道,老百姓就干好老百姓的活就行了,有工作能吃饱饭就知足了,宫的事你管那么多干嘛,你也管不了。

应用程序就只关注应用功能,业务逻辑相关的部分就行了,底层实现对应用层屏蔽的越干净系统设计的就越优良。

但鸿蒙内核源码分析系列篇的定位就是要把整个底层解剖,全部掰开,看看宫里究竟发生了么事。从本篇开始要接触大量的汇编的代码,将鸿蒙内核的每段汇编代码一一说明白。如此才能知道最开始的开始发生了什么,最后的最后又发生了什么。

七种模式

本篇需结合 << ARM体系架构参考手册(ARMv7-A/R).pdf >> 阅读。

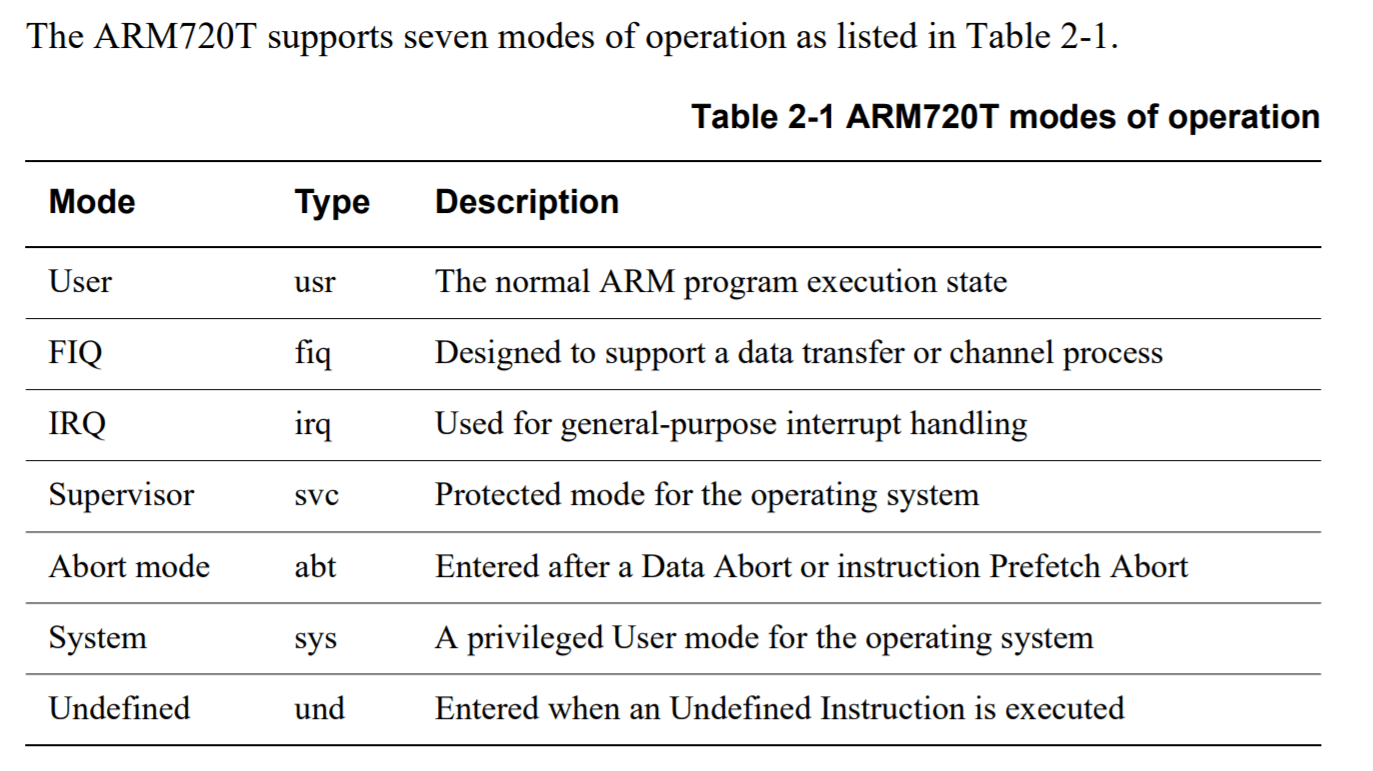

在ARM体系中,CPU很像有七个老婆的韦小宝,工作在以下七种模式中:

  • 用户模式(usr):该模式是用户程序的工作模式,它运行在操作系统的用户态,它没有权限去操作其它硬件资源,只能执行处理自己的数据,也不能切换到其它模式下,要想访问硬件资源或切换到其它模式只能通过软中断或产生异常。

  • 快速中断模式(fiq):快速中断模式是相对一般中断模式而言的,用来处理高优先级中断的模式,处理对时间要求比较紧急的中断请求,主要用于高速数据传输及通道处理中。

  • 普通中断模式(irq):一般中断模式也叫普通中断模式,用于处理一般的中断请求,通常在硬件产生中断信号之后自动进入该模式,该模式可以自由访问系统硬件资源。

  • 管理模式(svc):操作系统保护模式,CPU上电复位和当应用程序执行 SVC 指令调用系统服务时也会进入此模式,操作系统内核的普通代码通常工作在这个模式下。

  • 终止模式(abt):当数据或指令预取终止时进入该模式,中止模式用于支持虚拟内存或存储器保护,当用户程序访问非法地址,没有权限读取的内存地址时,会进入该模式,

  • 系统模式(sys):供操作系统使用的高特权用户模式,与用户模式类似,但具有可以直接切换到其他模式等特权,用户模式与系统模式两者使用相同的寄存器,都没有SPSR(Saved Program Statement Register,已保存程序状态寄存器),但系统模式比用户模式有更高的权限,可以访问所有系统资源。

  • 未定义模式(und):未定义模式用于支持硬件协处理器的软件仿真,CPU在指令的译码阶段不能识别该指令操作时,会进入未定义模式。

除用户模式外,其余6种工作模式都属于特权模式

  • 特权模式中除了系统模式以外的其余5种模式称为异常模式
  • 大多数程序运行于用户模式
  • 进入特权模式是为了处理中断、异常、或者访问被保护的系统资源
  • 硬件权限级别:系统模式 > 异常模式 > 用户模式
  • 快中断(fiq)与慢中断(irq)区别:快中断处理时禁止中断

每种模式都有自己独立的入口和独立的运行栈空间。 系列篇之CPU篇 已介绍过只要提供了入口函数和运行空间,CPU就可以干活了。入口函数解决了指令来源问题,运行空间解决了指令的运行场地问题。 而且在多核情况下,每个CPU核的每种特权模式都有自己独立的栈空间。注意是特权模式下的栈空间,用户模式的栈空间是由用户(应用)程序提供的。

如何让这七种模式能流畅的跑起来呢? 至少需要以下解决三个基本问题。

  • 栈空间是怎么申请的?申请了多大?
  • 被切换中的模式代码放在哪里?谁来安排它们放在哪里?
  • 模式之间是怎么切换的?状态怎么保存?

本篇代码来源于鸿蒙内核源码之reset_vector_mp.S,点击查看 这个汇编文件大概 500多行,非常重要,本篇受限于篇幅只列出一小部分,说清楚以上三个问题。系列其余篇中将详细说明每段汇编代码的作用和实现,可前往查阅。

1.异常模式栈空间怎么申请?

鸿蒙是如何给异常模式申请栈空间的

#define CORE_NUM                 LOSCFG_KERNEL_SMP_CORE_NUM //CPU 核数
#ifdef LOSCFG_GDB
#define OS_EXC_UNDEF_STACK_SIZE  512
#define OS_EXC_ABT_STACK_SIZE    512
#else
#define OS_EXC_UNDEF_STACK_SIZE  40
#define OS_EXC_ABT_STACK_SIZE    40
#endif
#define OS_EXC_FIQ_STACK_SIZE    64
#define OS_EXC_IRQ_STACK_SIZE    64
#define OS_EXC_SVC_STACK_SIZE    0x2000 //8K
#define OS_EXC_STACK_SIZE        0x1000 //4K

@六种特权模式申请对应的栈运行空间
__undef_stack:
    .space OS_EXC_UNDEF_STACK_SIZE * CORE_NUM
__undef_stack_top:

__abt_stack:
    .space OS_EXC_ABT_STACK_SIZE * CORE_NUM
__abt_stack_top:

__irq_stack:
    .space OS_EXC_IRQ_STACK_SIZE * CORE_NUM
__irq_stack_top:

__fiq_stack:
    .space OS_EXC_FIQ_STACK_SIZE * CORE_NUM
__fiq_stack_top:

__svc_stack:
    .space OS_EXC_SVC_STACK_SIZE * CORE_NUM
__svc_stack_top:

__exc_stack:
    .space OS_EXC_STACK_SIZE * CORE_NUM
__exc_stack_top:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

代码解读

  • 六种异常模式都有自己独立的栈空间
  • 每种模式的OS_EXC_***_STACK_SIZE栈大小都不一样,最大是管理模式(svc)8K,最小的只有40个字节。 svc模式为什么要这么大呢? 因为开机代码和系统调用代码的运行都在管理模式,系统调用的函数实现往往较复杂,最大不能超过8K。 例如:某个系统调用中定义一个8K的局部变量,内核肯定立马闪蹦。因为栈将溢出,处理异常的程序出现了异常,后面就再也没人兜底了,只能是死局。
  • 鸿蒙是支持多核处理的,CORE_NUM表明,每个CPU核的每种异常模式都有自己的独立栈空间。注意理解这个是理解内核代码的基础。否则会一头雾水。

2。异常模式入口地址在哪?

本篇需结合 << ARM体系架构参考手册(ARMv7-A/R).pdf >> 阅读。

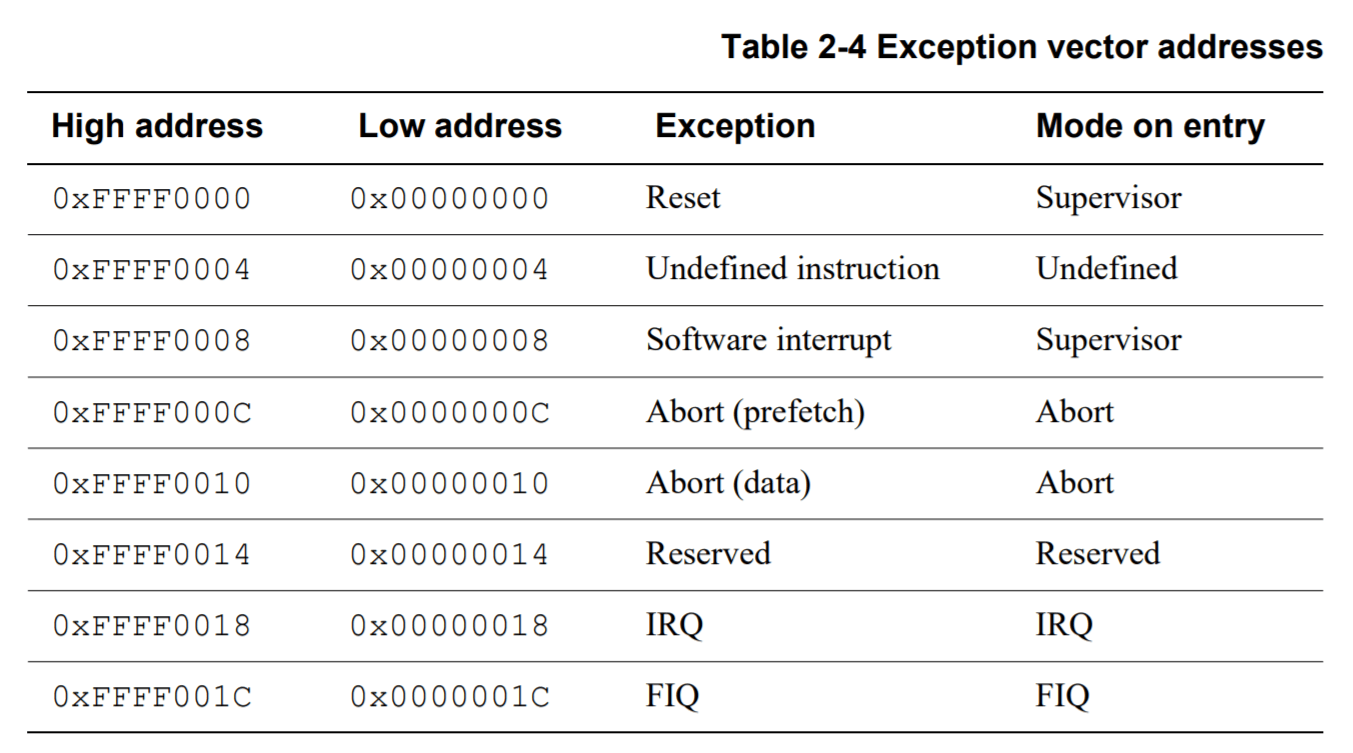

这就是一切一切的开始,指定所有异常模式的入口地址表,这就是规定,没得商量的。在低地址情况下。开机代码就是放在 0x00000000的位置, 触发开机键后,硬件将PC寄存器置为0x00000000,开始了万里长征的第一步。在系统运行过程中就这么来回跳。

    b   reset_vector            @开机代码
    b   _osExceptUndefInstrHdl 	@异常处理之CPU碰到不认识的指令
    b   _osExceptSwiHdl			@异常处理之:软中断
    b   _osExceptPrefetchAbortHdl	@异常处理之:取指异常
    b   _osExceptDataAbortHdl		@异常处理之:数据异常
    b   _osExceptAddrAbortHdl		@异常处理之:地址异常
    b   OsIrqHandler				@异常处理之:硬中断
    b   _osExceptFiqHdl				@异常处理之:快中断
1
2
3
4
5
6
7
8

以上是各个异常情况下的入口地址,在reset_vector_mp.S中都能找到,经过编译链接后就会变成

    b   0x00000000      @开机代码
    b   0x00000004 	    @异常处理之CPU碰到不认识的指令
    b   0x00000008		@异常处理之:软中断
    b   0x0000000C	    @异常处理之:取指异常
    b   0x00000010		@异常处理之:数据异常
    b   0x00000014		@异常处理之:地址异常
    b   0x00000018		@异常处理之:硬中断
    b   0x0000001C		@异常处理之:快中断
1
2
3
4
5
6
7
8

不管是主动切换的异常,还是被动切换的异常,都会先跳到对应的入口去处理。每个异常的代码都起始于汇编,处理完了再切回去。举个例子: 某个应用程序调用了系统调用(比如创建定时器),会经过以下大致过程:

  • swi指令将用户模式切换到管理模式(svc)
  • 在管理模式中先保存用户模式的现场信息(R0-R15寄存器值入栈)
  • 获取系统调用号,知道是调用了哪个系统调用
  • 查询系统调用对应的注册函数
  • 执行真正的创建定时器函数
  • 执行完成后,恢复用户模式的现场信息(R0-R15寄存器值出栈)
  • 跳回用户模式继续执行

各异常处理代码很多,不一一列出,本篇只列出开机代码,请尝试读懂鸿蒙内核开机代码,后续讲详细说明每行代码的用处。

开机代码

    reset_vector:   //开机代码
    /* clear register TPIDRPRW */
    mov     r0, #0					@r0 = 0
    mcr     p15, 0, r0, c13, c0, 4 	@c0,c13 = 0, C13为进程标识符
    /* do some early cpu setup: i/d cache disable, mmu disabled */ @禁用MMU, i/d缓存
    mrc     p15, 0, r0, c1, c0, 0  	@r0 = c1 ,c1寄存器详细解释见第64页
    bic     r0, #(1<<12) 			@位清除指令,清除r0的第11位
    bic     r0, #(1<<2 | 1<<0)		@清除第02位 ,禁止 MMU和缓存 0:MMU enable/disable 2:Cache enable/disable
    mcr     p15, 0, r0, c1, c0, 0 	@c1=r0

    /* r11: delta of physical address and virtual address */@物理地址和虚拟地址的增量
    adr     r11, pa_va_offset @将基于PC相对偏移的地址pa_va_offset值读取到寄存器R11中
    ldr     r0, [r11]		  @将R11的值给r0
    sub     r11, r11, r0	  @r11 = r11 - r0

    mrc     p15, 0, r12, c0, c0, 5              /* r12: get cpuid */ @获取CPUID
    and     r12, r12, #MPIDR_CPUID_MASK @r12经过掩码过滤
    cmp     r12, #0	@当前是否为0号CPU
    bne     secondary_cpu_init @不是0号主CPU则调用secondary_cpu_init

    /* if we need to relocate to proper location or not */
    adr     r4, __exception_handlers            /* r4: base of load address */ @r4获得加载基地址
    ldr     r5, =SYS_MEM_BASE                   /* r5: base of physical address */@r5获得物理基地址
    subs    r12, r4, r5                         /* r12: delta of load address and physical address */ @r12=r4-r5 加载地址和物理地址的增量
    beq     reloc_img_to_bottom_done            /* if we load image at the bottom of physical address */

    /* we need to relocate image at the bottom of physical address */
    ldr     r7, =__exception_handlers           /* r7: base of linked address (or vm address) */
    ldr     r6, =__bss_start                    /* r6: end of linked address (or vm address) */
    sub     r6, r7                              /* r6: delta of linked address (or vm address) */
    add     r6, r4                              /* r6: end of load address */
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

异常的优先级

当同时出现多个异常时,该响应哪一个呢?这涉及到了异常的优先级,顺序如下

  • 1.Reset (highest priority).
  • 2.data Abort.
  • 3.FIQ.
  • 4.IRQ.
  • 5.Prefetch Abort.
  • 6.Undefined Instruction, SWI (lowest priority).

可以看出swi的优先级最低,swi就是软中断,系统调用就是通过它来实现的。

3。异常模式怎么切换?

写应用程序经常会用到状态,来记录各种分支逻辑,传递参数。这么多异常模式,相互切换,中间肯定会有很多的状态需要保存。比如:如何能知道当前运行在哪种模式下?怎么查?去哪里查呢? 答案是: CPSR(一个) 和 SPSR(5个) 这些寄存器:

  • 保存有关最近执行的ALU操作的信息
  • 控制中断的启用和禁用
  • 设置处理器操作模式

CPSR 寄存器

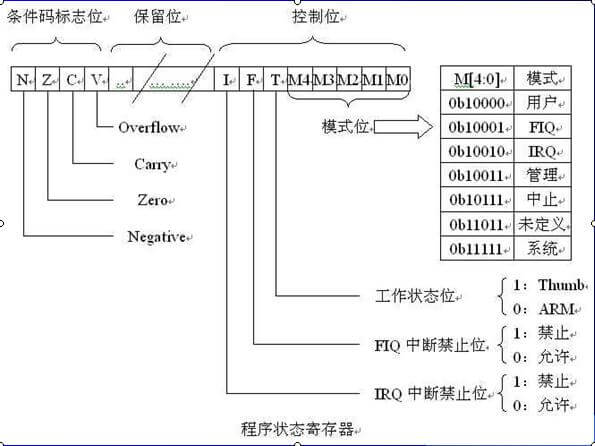

CPSR(current program status register)当前程序的状态寄存器 CPSR有4个8位区域:标志域(F)、状态域(S)、扩展域(X)、控制域(C) 32 位的程序状态寄存器可分为4 个域:

    1. 位[31:24]为条件标志位域,用f 表示;
    1. 位[23:16]为状态位域,用s 表示;
    1. 位[15:8]为扩展位域,用x 表示;
    1. 位[7:0]为控制位域,用c 表示;

CPSR和其他寄存器不一样,其他寄存器是用来存放数据的,都是整个寄存器具有一个含义。 而CPSR寄存器是按位起作用的,也就是说,它的每一位都有专门的含义,记录特定的信息。

CPSR的低8位(包括I、F、T和M[4:0])称为控制位,程序无法修改, 除非CPU运行于特权模式下,程序才能修改控制位

N、Z、C、V均为条件码标志位。它们的内容可被算术或逻辑运算的结果所改变, 并且可以决定某条指令是否被执行!意义重大!

  • CPSR的第31位是 N,符号标志位。它记录相关指令执行后,其结果是否为负。 如果为负 N = 1,如果是非负数 N = 0。
  • CPSR的第30位是Z,0标志位。它记录相关指令执行后,其结果是否为0。 如果结果为0。那么Z = 1。如果结果不为0,那么Z = 0。
  • CPSR的第29位是C,进位标志位(Carry)。一般情况下,进行无符号数的运算。 加法运算:当运算结果产生了进位时(无符号数溢出),C=1,否则C=0。 减法运算(包括CMP):当运算时产生了借位时(无符号数溢出),C=0,否则C=1。
  • CPSR的第28位是V,溢出标志位(Overflow)。在进行有符号数运算的时候, 如果超过了机器所能标识的范围,称为溢出。

MSR{条件} 程序状态寄存器(CPSR 或SPSR)_<域>,操作数 MSR 指令用于将操作数的内容传送到程序状态寄存器的特定域中 示例如下:

	MSR CPSR,R0   @传送R0 的内容到CPSR
	MSR SPSR,R0   @传送R0 的内容到SPSR
	MSR CPSR_c,R0 @传送R0 的内容到CPSR,但仅仅修改CPSR中的控制位域
1
2
3

MRS{条件} 通用寄存器,程序状态寄存器(CPSR 或SPSR) MRS 指令用于将程序状态寄存器的内容传送到通用寄存器中。该指令一般用在以下两种情况: 1) 当需要改变程序状态寄存器的内容时,可用MRS 将程序状态寄存器的内容读入通用寄存器,修改后再写回程序状态寄存器。 2) 当在异常处理或进程切换时,需要保存程序状态寄存器的值,可先用该指令读出程序状态寄存器的值,然后保存。 示例如下:

MRS R0,CPSR   @传送CPSR 的内容到R0
MRS R0,SPSR   @传送SPSR 的内容到R0
               @MRS指令是唯一可以直接读取CPSR和SPSR寄存器的指令
1
2
3

SPSR 寄存器

SPSR(saved program status register)程序状态保存寄存器。五种异常模式下一个状态寄存器SPSR,用于保存CPSR的状态,以便异常返回后恢复异常发生时的工作状态。

  • 1、SPSR 为 CPSR 中断时刻的副本,退出中断后,将SPSR中数据恢复到CPSR中。
  • 2、用户模式和系统模式下SPSR不可用,所以SPSR寄存器只有5个
