本篇关键词:、、、

下载 >> 离线文档.鸿蒙内核源码分析(百篇博客分析.挖透鸿蒙内核).pdf

通讯机制相关篇为:

通讯需求

鸿蒙内核默认支持 64个进程和128个任务,由进程池和任务池统一管理。内核设计尽量不去打扰它们,让各自过好各自的小日子,但大家毕竟在一口锅里吃饭,再宅的宅男也要出门办事,出了门磕磕碰碰就在所难免了,有了纠纷就需要解决,社区问题可以找居委会刘大妈,家庭问题可以找德高望重的七舅姥爷,社会问题可以报警,法律问题可以打官司仲裁。总之天塌不下来,需求决定了解决方案,不存在只有需求没有解决方案的情况,至少不会长期存在,想想是不是这个道理。

通信方式:

(1).数据传输: 一个进程需要将它的数据发送给另一个进程,发送的数据量在一个字节到KB字节之间。(liteipc消息队列默认1K)

(2).共享数据: 多个进程想要操作共享数据,一个进程对共享数据的修改,别的进程应该立刻看到。

(3).通知事件: 一个进程需要向另一个或一组进程发送消息,通知它(它们)发生了某种事件(如进程终止时要通知父进程)。

进程间九种通讯方式

1.管道pipe(fs_syscall.c)

管道是一种最基本的IPC机制,作用于有血缘关系的进程之间,完成数据传递。 调用pipe系统函数即可创建一个管道。有如下特质:

  1. 其本质是一个伪文件(实为内核缓冲区)

  2. 由两个文件描述符引用,一个表示读端,一个表示写端。

  3. 规定数据从管道的写端流入管道,从读端流出。

管道的原理: 管道实为内核使用环形队列机制,借助内核缓冲区(4k)实现。 管道的局限性: ① 数据自己读不能自己写。 ② 数据一旦被读走,便不在管道中存在,不可反复读取。 ③ 由于管道采用半双工通信方式。因此,数据只能在一个方向上流动。 ④ 只能在有公共祖先的进程间使用管道。 常见的通信方式有,单工通信、半双工通信、全双工通信。

这部分后系列篇文件相关篇中会重点讲,敬请关注。 详细看 SysPipe 函数。

2.信号(los_signal.c)

信号思想来自Unix,在发展了50年之后,许多方面都没有发生太大的变化。信号可以由内核产生,也可以由用户进程产生,并由内核传送给特定的进程或线程(组),若这个进程注册/安装了自己的信号处理程序,则内核会调用这个函数去处理信号,否则则执行默认的函数或者忽略。信号分为两大类:可靠信号与不可靠信号,前32种信号为不可靠信号,后32种为可靠信号。长这样:

#define SIGHUP    1	//终端挂起或者控制进程终止
#define SIGINT    2	//键盘中断(如break键被按下)
#define SIGQUIT   3	//键盘的退出键被按下
#define SIGILL    4	//非法指令
#define SIGTRAP   5	//跟踪陷阱(trace trap),启动进程,跟踪代码的执行
#define SIGABRT   6	//由abort(3)发出的退出指令
#define SIGIOT    SIGABRT
#define SIGBUS    7	//总线错误
#define SIGFPE    8	//浮点异常
#define SIGKILL   9		//常用的命令 kill 9 13
#define SIGUSR1   10	//用户自定义信号1
1
2
3
4
5
6
7
8
9
10
11

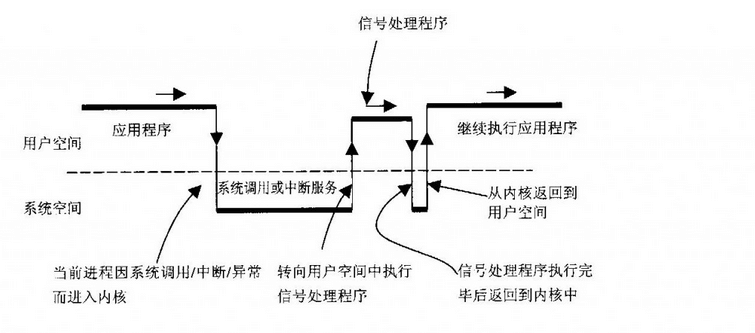

信号为系统提供了一种进程间异步通讯的方式,一个进程不必通过任何操作来等待信号的到达。事实上,进程也不可能知道信号到底什么时候到达。一般来说,只需用户进程提供信号处理函数,内核会想方设法调用信号处理函数,处理过程如图所示:

个人把这种异步通讯过程理解为生产者(安装和发送信号)和消费者(捕捉和处理信号)两个部分,分姊妹两篇已完成

  • v48.xx (信号生产篇) | 年过半百,依然活力十足
  • v49.xx (信号消费篇) | 谁让CPU连续四次换栈运行

3.消息队列(los_queue.c)

基本概念

队列又称消息队列,是一种常用于任务间通信的数据结构。队列接收来自任务或中断的 不固定长度消息,并根据不同的接口确定传递的消息是否存放在队列空间中。

任务能够从队列里面读取消息,当队列中的消息为空时,挂起读取任务;当队列中有新消息时, 挂起的读取任务被唤醒并处理新消息。任务也能够往队列里写入消息,当队列已经写满消息时, 挂起写入任务;当队列中有空闲消息节点时,挂起的写入任务被唤醒并写入消息。如果将 读队列和写队列的超时时间设置为0,则不会挂起任务,接口会直接返回,这就是非阻塞模式。

消息队列提供了异步处理机制,允许将一个消息放入队列,但不立即处理。同时队列还有缓冲消息的作用。

队列特性

消息以先进先出的方式排队,支持异步读写。 读队列和写队列都支持超时机制。 每读取一条消息,就会将该消息节点设置为空闲。 发送消息类型由通信双方约定,可以允许不同长度(不超过队列的消息节点大小)的消息。 一个任务能够从任意一个消息队列接收和发送消息。 多个任务能够从同一个消息队列接收和发送消息。 创建队列时所需的队列空间,默认支持接口内系统自行动态申请内存的方式,同时也支持将用户分配的队列空间作为接口入参传入的方式。

详细可前往查看:

4.共享内存(shm.c)

共享内存是进程间通信中最简单的方式之一。共享内存允许两个或更多进程访问同一块物理内存,每个进程都要单独对这块物理内存进行映射。当一个进程改变了这块地址中的内容的时候,该物理页框将被标记为脏页,如此其它进程都会知道内容发生了更改。

这部分后系列篇内存相关篇中会重点讲,内存部分虽已写过几篇,但是没讲透,要重新再梳理。

5.信号量(los_sem.c)

基本概念

信号量(Semaphore)是一种实现任务间通信的机制,可以实现任务间同步或共享资源的互斥访问。 一个信号量的数据结构中,通常有一个计数值,用于对有效资源数的计数,表示剩下的可被使用的共享资源数。

对信号量有个形象的比喻 停车场的停车位, 进停车场前看下屏幕上实时显示剩余车位,0表示不能进,只有大于0才能进入,进入后自动减1,出口处也加了监测,出去后剩余车位增加1个。

使用场景

在多任务系统中,信号量是一种非常灵活的同步方式,可以运用在多种场合中,实现锁、同步、资源计数等功能, 也能方便的用于任务与任务,中断与任务的同步中。常用于协助一组相互竞争的任务访问共享资源。

详细可前往查看:

  • v29.xx (信号量篇) | 信号量解决任务同步问题

6.互斥锁 (los_mux.c) :

基本概念

互斥锁又称互斥型信号量,是一种特殊的二值性信号量,用于实现对临界资源的独占式处理。 另外,互斥锁可以解决信号量存在的优先级翻转问题。 任意时刻互斥锁只有两种状态,开锁或闭锁。当任务持有时,这个任务获得该互斥锁的所有权, 互斥锁处于闭锁状态。当该任务释放锁后,任务失去该互斥锁的所有权,互斥锁处于开锁状态。 当一个任务持有互斥锁时,其他任务不能再对该互斥锁进行开锁或持有。

详细可前往查看:

  • v27.xx (互斥锁篇) | 互斥锁比自旋锁可丰满许多
  • v26.xx (自旋锁篇) | 真的好想为自旋锁立贞节牌坊!

7.快锁 (los_futex.c)

futex 是Fast Userspace muTexes的缩写(快速用户空间互斥体),是一种用户态和内核态混合的同步机制。首先,同步的进程间通过mmap共享一段内存,futex变量就位于这段共享的内存中且操作是原子的,当进程尝试进入互斥区或者退出互斥区的时候,先去查看共享内存中的futex变量,如果没有竞争发生,则只修改futex,而不用再执行系统调用了。当通过访问futex变量告诉进程有竞争发生,则还是得执行系统调用去完成相应的处理(wait 或者 wake up)。

注解版同步到官方最新源码后,发现快锁的部分改动很大,这部分要重新注解,敬请留意。

8.事件 (los_event.c)

基本概念 事件(Event)是一种任务间通信的机制,可用于任务间的同步。

多任务环境下,任务之间往往需要同步操作,一个等待即是一个同步。事件可以提供一对多、多对多的同步操作。 一对多同步模型:一个任务等待多个事件的触发。可以是任意一个事件发生时唤醒任务处理事件,也可以是几个事件都发生后才唤醒任务处理事件。 多对多同步模型:多个任务等待多个事件的触发。

事件特点

任务通过创建事件控制块来触发事件或等待事件。 事件间相互独立,内部实现为一个32位无符号整型,每一位标识一种事件类型。第25位不可用,因此最多可支持31种事件类型。 事件仅用于任务间的同步,不提供数据传输功能。 多次向事件控制块写入同一事件类型,在被清零前等效于只写入一次。 多个任务可以对同一事件进行读写操作。 支持事件读写超时机制。

事件可应用于多种任务同步场景,在某些同步场景下可替代信号量。

使用场景

队列用于任务间通信,可以实现消息的异步处理。同时消息的发送方和接收方不需要彼此联系,两者间是解耦的。

详细可前往查看:

  • v30.xx (事件控制篇) | 任务间多对多的同步方案

9.文件消息队列 (hm_liteipc.c)

基于文件实现的消息队列,特点是队列中消息数量多(256个),传递消息内容大(可到1K)

#define IPC_MSG_DATA_SZ_MAX 1024	//最大的消息内容 1K ,posix最大消息内容 64个字节
#define IPC_MSG_OBJECT_NUM_MAX 256	//最大的消息数量256 ,posix最大消息数量 16个
1
2

文件消息队列隐约感觉鸿蒙的分布式通讯,跨屏之类的功能是靠它实现的,分布式的代码还没研究,尚不清楚,如果有了解的请告知。后续要重点研究下跨应用通讯的技术实现。
